该设备主要是作ؓ配合螺母点焊?nbsp;使用的辅助设备。采用电(sh)吸附输送方式，MCU数字控制技术精控制螺母输送过E的各个环节Q供气的先后序、电(sh)供甉|늭Q，能实现异常反馈功能，同时对外通讯接口支持IO端口和各Uȝ接口(Ҏ(gu)现场需求可配置)?em class="br" style="-webkit-tap-highlight-color: rgba(0, 0, 0, 0); box-sizing: border-box; display: block;">产品特点Q?em class="br" style="-webkit-tap-highlight-color: rgba(0, 0, 0, 0); box-sizing: border-box; display: block;">1、振动盘h防反功能和低噪音设计Q?em class="br" style="-webkit-tap-highlight-color: rgba(0, 0, 0, 0); box-sizing: border-box; display: block;">2、高速度的振动筛选的分拣功能Q保证螺母的输送速度Q?em class="br" style="-webkit-tap-highlight-color: rgba(0, 0, 0, 0); box-sizing: border-box; display: block;">3、控刉用MCU数字控制技术和多位传感器组成全闭环自动功能Q有力的保证讑֤的可靠性。具有高扩展性、高兼用性、维护方便；4、方向输送杆增加导向装置Q送料偏差，输出准确?9%以上Q?em class="br" style="-webkit-tap-highlight-color: rgba(0, 0, 0, 0); box-sizing: border-box; display: block;">5、输送杆位置双传感器设计Q保证输送更加安全、可靠；6、输送杆采用Ҏ(gu)材料Q保证输送磨擦力?损力少Q降低用成本；7、Q何规格Ş状的螺母Q我们都可以实现自动化输送；
8、采用重载连接器Q可使设备整z；
主要参数?TECHNICAL DATA | ||
使用甉| | AC220V | 备注 |
最大输入功?/p> | 0.35KW | |
振动盘尺?/p> | Φ300、?50、?80、?00 | |
对应螺母寸 | M5、M6、M8、M10、M12?/16 | |
振动盘筛选速度 | 50-100?Min | 可调 |
供给能力 | 30-60?Min | 可调 |
使用I气压力 | 0.5-0.6MPa | |
输送角?/p> | 30- 50 | 相对地面 |
输送距?/p> | 2500mm | |
适用螺母外Ş | 四角、四斏V六角、法兰、圆型、圆柱型{各UŞ?/p> | |
q气口插尺?/p> | Φ10 | |
螺母储存?/p> | 大约10000?/p> | Ҏ(gu)螺母大小不同 |
整机重量 | 120Kg | |
B、与鸿栢研发的机器h配套QŞ成高效、高熔覆率的自动化焊接技术的特色Q与新型焊接材料构成多项新技术的集成Q尤其对于“大填充量”的焊接工程现场需求，获得一U新的高品质的工E应用效果；
C、全数字化控制方式，保证了工艺的E_性，使得焊接工艺保持高度的一致性；
D、内|多U焊接工艺参敎ͼ一元化讄Q焊接工艺参数讄单易用；
E、焊接参数可L讄Q可对输冲L形进行设|以满Ҏ(gu)工艺需求?/p>
PFC-08/12型机是本公司l过市场调查、反馈，性能优化升后推出的高?sh)容储能螺柱焊机Q它采用了传l接触式焊接技术和先进的间隙式焊接技术ƈ行的工作方式Q有充电(sh)速度快、焊接飞溅小、薄板反面痕q小{突Zѝ本焊机q采用了焊接微处理技术，对焊接时序、储能电(sh)定w放能量大进行了控制Qƈ且对工作状态进行了必要的监控。PFC-08/12型机可在低碳钢、不锈钢、铝和铜{金属板材上直接焊植相应的螺柱，最大可焊螺q径达10mm。具有操作简单、用方ѝ焊接牢Z变Ş{特炏V可q泛应用于汽车制造、航I、造船、五金加工、装饰、徏{、电(sh)梯制造、厨房设备、锅炉制造、板金、高低压开x、配늮、保温隔热等各种行业?/p>
PFCpd技术数?em class="br" style="-webkit-tap-highlight-color: rgba(0, 0, 0, 0); box-sizing: border-box; display: block;">输入甉|?sh)压Q?10/220VAC甉|频率Q?0-60Hz输入功率Q?00VA输出?sh)压Q?5-200V直流防护{QIP31外Ş寸 (长X宽X?包括提手)452mm x292mmx 273mm焊接速度Q最?0/分钟焊接数量Q取决于输入?sh)压和螺栓直径?em class="br" style="-webkit-tap-highlight-color: rgba(0, 0, 0, 0); box-sizing: border-box; display: block;">焊接范围Q?mm-8mm螺栓长度范围Q标准可?5mm 可展伸至L长度焊枪늼长度Q标?cI满焊接质量下可加长Q?/p>
1、性能优异Q寿命长Q维护成本低
该品的所有运动传动部件被安装在完全密的壳体内，在推杆输出端有u衬和密封装置Q以避免_尘颗料及其他污染物对电(sh)动 内部的关键运动机构造成影响Q确保恶劣条件下?sh)动~怹能正常工作。同Ӟ~怽内部采用标准润滑Ҏ(gu)滑，可?sh)动~R旉q箋工作Q故障率低?/p>
2、负载大Q刚性好
该品可输出极高的速度和极大的推力Q寿命是滚珠丝杠 ?5倍。与同体U的滚珠丝杠相比Q具有更?/p>
的机械刚性?/p>
3、发热量，速度可控
该品相对于传统定子l线技术能够传递更高的持箋甉|扭矩Q分D定子叠片设计甉|h最的发热量，所以该产品比传l电(sh)机的性能更加E_可靠?/p>
该品内|无刷伺服电(sh)机，可以q行_的位|和速度控制Qƈ提供多种位置反馈方式Q包括旋转变压器、编码器及内|直U位|反馈元ӞLVDTQ?/p>
4?l构紧凑Q外观美观，应用范围q?/span>
该品采用精密滚p星丝杆传动，与一般的甉|相比Q体U更紧凑Q电(sh)动壳体采用了先q的发黑L技术，外Ş观大方。可以方便的应用到高性能的单轴或多uq动控制pȝ中，包括从食品饮料包装到多u?/p>
工中心，甚至飞机l装{多U领域应用?/p>
5、安装灵z，易拆卸维?/span>
该品由前后法兰端盖、体、内部结构以及四Ҏ(gu)杆组成，安装拆卸灉|方便Q相比一般电(sh)机更易拆卸维修?/span>
The product uses precision planetary roller screw drive technology, built-in brushless servo motorQapplicable to a low,medium and high-level performance motion control system. The product will be built integrated brushless servo motor and ballscrew drive structure, servo motor rotor rotary motion into linear motion directly by putting a ball screw mechanism. The productcan be customized according to customer demand for personalized service.
伺服修磨更换一体机特点
LM性能参数 OVERALL TECHNICAL DATA<table border="1" cellspacing="0" cellpadding="0" font-s
产品cd Model | 功率 Power | ?sh)?Voltage | 拆解转?/p> Dismantling speed | 修磨转?/p> Grinding speed | 甉|寸 Electrode size | 扭矩 Torque |
修磨更换一体机 | 1.3kW | 220V | 20-120rpm | 300-500rpm | 13-20mm | 80N.m |
中空甉|采用行星滚柱丝杠 Q其使用寿命是普通滚珠丝?nbsp;?-10倍。我公司生的电(sh)动l构设计合理Q噪音低Q刚性强Q用寿命长Q维护简单，q可以减ȝ钳重量和体积?/p>
<p font-size:12px;text-indent:0px;"="">4、获得多外观专利的机器人焊x体，采购航空铝加工，刚性好Q强度高Q变形量，Ҏ(gu)高焊接质量，起到了很好的保障作用?em class="br" style="-webkit-tap-highlight-color: rgba(0, 0, 0, 0); box-sizing: border-box; display: block;">5、焊接主Z机器人通讯可适用多种通讯协议Q也可根据用戯求，配置个性化通讯模块?em class="br" style="-webkit-tap-highlight-color: rgba(0, 0, 0, 0); box-sizing: border-box; display: block;">6、焊钛_与本公司生的工业机器hq接Q也可以与发那科、安川、库卡、ABB、新松、埃夫特、广州数控等国内外各U机器hq接?/p>

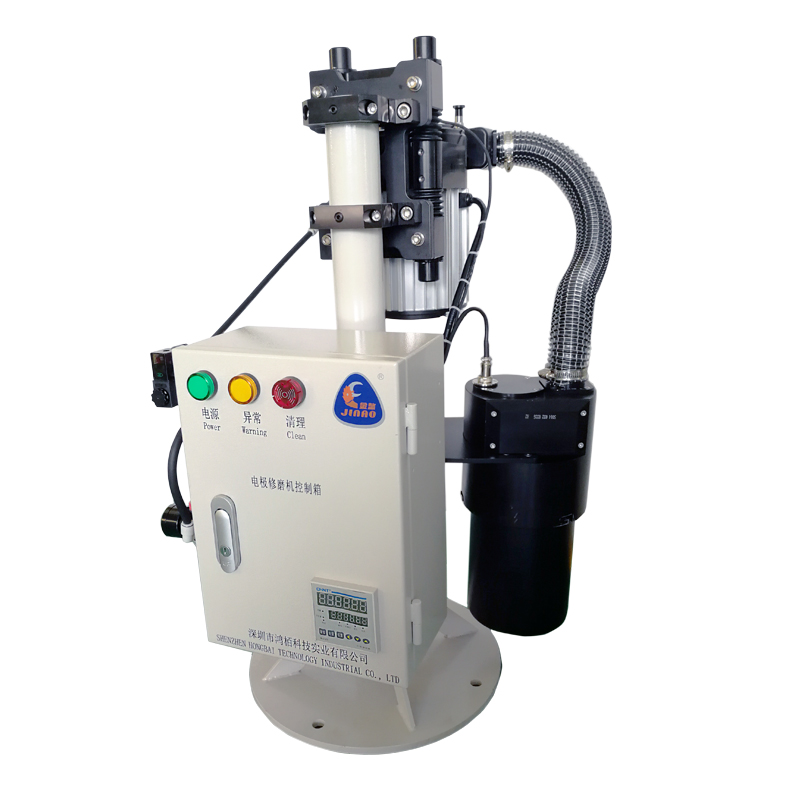

甉|帽修机
修磨转数300?00RPM
甉|帽直径?3～?0mm
1 甉|驱动Q修{?00?00RPM
2 配置标准动装置Q自动调整机体位|?/p>
3 具备齿轮转动功能，当传动系l发生异常时 发出异常报警
4 拥有横坚两种修磨方式Q对应于不同形式的焊?/p>
5 修磨时吸气装|与Ҏ(gu)装置同时工作Q共同完?nbsp;寚w屑的自动攉
6 h修磨ơ数计数功能Q达C定次数后发出?nbsp;理（铜屑攉器）信号
7 配置外接端口Q满现Z同的通讯要求
8 端口标配Q?4VDC PNP?IOQ选配Devicenet、Profinet、Profibus{?/p>
中空甉|采用行星滚柱丝杠 Q其使用寿命是普通滚珠丝?nbsp;?-10倍。我公司生的电(sh)动l构设计合理Q噪音低Q刚性强Q用寿命长Q维护简单，q可以减ȝ钳重量和体积?/p>
4、获得多外观专利的机器人焊x体，采购航空铝加工，刚性好Q强度高Q变形量，Ҏ(gu)高焊接质量，起到了很好的保障作用?em class="br" style="-webkit-tap-highlight-color: rgba(0, 0, 0, 0); box-sizing: border-box; display: block;">5、焊接主Z机器人通讯可适用多种通讯协议Q也可根据用戯求，配置个性化通讯模块?em class="br" style="-webkit-tap-highlight-color: rgba(0, 0, 0, 0); box-sizing: border-box; display: block;">6、焊钛_与本公司生的工业机器hq接Q也可以与发那科、安川、库卡、ABB、新松、埃夫特、广州数控等国内外各U机器hq接?/p>
3 配备Ud滚轮装置Q移动方便快P适应能力?/p>
5 配置旋{修磨头部装置Q可适应横竖两种修磨方式
SAW-3600A型主机配|有5个独立的焊接通道Q可以同时接?套相同或者不同类型的焊接l端Q手动伺服焊枪、半自动伺服焊枪Q?/p>
L每个焊接l端均可以独立或者同时工作，同时工作ӞL按照一定的时序依次Ҏ(gu)个焊接终端进行控制与输出?/p>
l 集成直线伺服甉|驱动功能Q拥有直接驱动直U伺服电(sh)机的能力Q?/p>
l 集成焊接计数报警功能Q实时监螺q接的数量与质量数据；
l q用?sh)压前馈技术，消除了输出电(sh)上300Hz工频扰动Q?/p>
l q用峰值电(sh)保护技术，能在U对甉|?sh)子功率器g、主变压器实施实时监控，及时发现讑֤异常Qƈ提供保护能力Q增Zpȝ的稳定性和可靠性；
l L拥有USB、以太网两种计算机接口，配合监控软g能够实现讑֤数据的实时分析及|络化功能；
l 螺柱焊接工艺采用本公司开发的AQC2Q第2代主动质量控制技术）焊接工艺Q具有极强的抉|外部扰动的能力，焊接一致性极强；
该品在一汽大众、上大众、北京奔驰、神龙汽车、一汽车、广汽丰田、东风日产、长安雪铁龙、通用汽R、奇瑞汽车、长城汽车、一汽v马、吉利汽车等国内主要汽R生厂家使用?/p>
P I D S pd螺柱?机， 是ؓ了适应汽R工业发展的需要， 在SAW -3000A型螺q?的基上开发的产品。该产品L采用双变压器Q最大焊接电(sh)可?000AQ主机和送料Z间采用光U通讯Q提高了讑֤的抗q扰能力Q焊?采用直线甉|提升Q光栅检提升高度，拉弧距离_Q焊接质量更有保障。对在薄板上焊接螺柱、高强度钢板上焊接螺׃及铝合金材料上焊接螺柱，该品都表现的非怼异?/p>
PIDSpd螺柱焊机的主机型hPIDS-A20型、PIDS-A20AT型、PIDS-L20AT型?/p>
PIDS-A20型：该机型适用于手工装钉，手工焊接Q自动装钉，手工焊接?/p>
PIDS-A20AT型：该机型适用于手工装钉，手工焊接Q自动装钉，手工焊接和自动装钉，自动焊接Q含机器?自动焊接Q?/p>
上述两种型号的焊接主机，适用于焊接低钢材料和高强度钢板?/p>
PIDS-L20AT型主机是专门针对于铝合金车n的焊接需要开发的Q该L除了hPIDS-A20AT型主机所h的全部功能外Q可实现寚w合金材料q行手工、半自动和全自动螺柱焊接 ?/p>
产品介Product introduction
该成套设备主机采用IGBT逆变节能技术和DSP全数字控制技术，自带5个焊枪接口，可实现手动装钉、h工焊接；自动装钉、h工焊接和与机器hq接的全自动焊接?/p>
该设备的最大焊接电(sh)可?000A?/p>
The welding system applies IGBT inverter technolog and DSP control technology,and have the capacity carrying 5 welding can be achieved, when the system docks with robots under auto-feeding.
Max.welding current can reach 2000A.
L主要技术性能 TECHNICAL DATA
A、电(sh)路拓扑：全桥全L整流
B、电(sh)控制技术：恒流PWM或脉冲电(sh)控?/p>
C、功率开养IIGBT
D、功率变压器Q铁氧体双变压器
E、监控接口：光电(sh)隔离
F、系l控ӞDSP+FPGA+CPLD
G、操作控Ӟ手持触摸?/p>
H、屏q显C：?英文
I、网l拓扑：RS 485实时半双工，以太|及CANȝ、USB
J、硬件抗q扰Q隔M?sh)，信号光?sh)隔离
K、Y件抗q扰Q分布式WatchDog跑飞复位。回传校验，在线I闲自检Q主动休眠回?/p>
L、监系l：实时工况及故障监?/p>
M、质量保证：焊接质量监测及优?/p>
A. Circuit topology: Full Wave Bridge Rectification
B. Current control technology: Constant Current PWM or Pulse
C. Power switch: IGBT
D. Power Transformer: Ferrite Dual Transformer
E. Interface monitoring: optoelectronic isolation
F. System Control: DSP+FPGA+CPLD
G. User interface: Touch Screen
H. Language: Chinese/English
I. Network Topology: Real-time half-DUPLEX RS 485, Ethernet, CAN, USB
J. Hardware Anti-interference: isolated power supply
K. Software Anti-int
输入 Input voltage | 3×380V, 50/60Hz | 输出 Max.KVA ransge | In:100~2000A |
引弧甉|可调范围IP Arc initiation current | 20~100A | 焊接旉可调范围TW Welding time | 6~100ms |
引弧旉可调范围IP Arc initiation time | 10~100ms | 甉|允差 △I | △IQ?0A |
允许|压范围 Input voltage tolerance | 380VACu10% | 最大输出功?/p> Max.KVA ransge | 120KVA |
每分钟可焊次?/p> Welding rate | n: 30~60 (I=1500A, t=30ms) | ||
螺柱直径 Welding stud Range | Φ:3~12mm | 装钉旉 Stud fixing time | 50~2000ms |
送料旉 Feeding time | 50~2000ms | 延迟旉 Lag time | 50~500ms |
焊钉下落旉 Stud falling time | 0~50ms | 配套能力 Supporting capacity | 5个焊枪接口，一个程控或控 RS485接口及以太网Q光U及 CANȝ 5 gun interface, pne/more RS232 interfaces, Ethernet, optical fiber and CAN. |
